DK3010无源回路供4-20ma信号电隔离变送器

发表于2023/12/2 / 1次浏览
产品简介

DK3010系列无源回路供电隔离变送器,包括DK3010(一进一出型),DK3012(二进二出型)两款产品。采用无缘回路设计,产品配备高精度芯片,支持模拟量数据采集变送。


详细参数

输入 1路

输入信号  4-20MA,DC

配电电压  UO≥Ue-I*RL-6

输出  1路

输出信号  4-20MA

回路电流  ≤25mA,DC

负载电阻  RL ≥250Ω

输出精度  0.3%F.S.

基本参数

供电电压  Ue=15~30V,DC

电源保护  反向和ESD保护

功耗      0.1w

响应时间  <5ms

温度漂移(0℃~50℃)          50PPM/℃

绝缘强度(输入、输出、电源之间)  2000V AC 1MIN

绝缘电阻(输入、输出与外壳之间)  ≥100MΩ

电磁兼容性      IEC61326-1

使用环境温度    -20℃~50℃

使用环境湿度    10%~90%RH

安装方式       35mm导轨安装

适用现场设备    二线制变送器,模拟毫安信号变送器



产品特点

变送精度高于0.3;

低温度漂移设计;

无源回路供电;

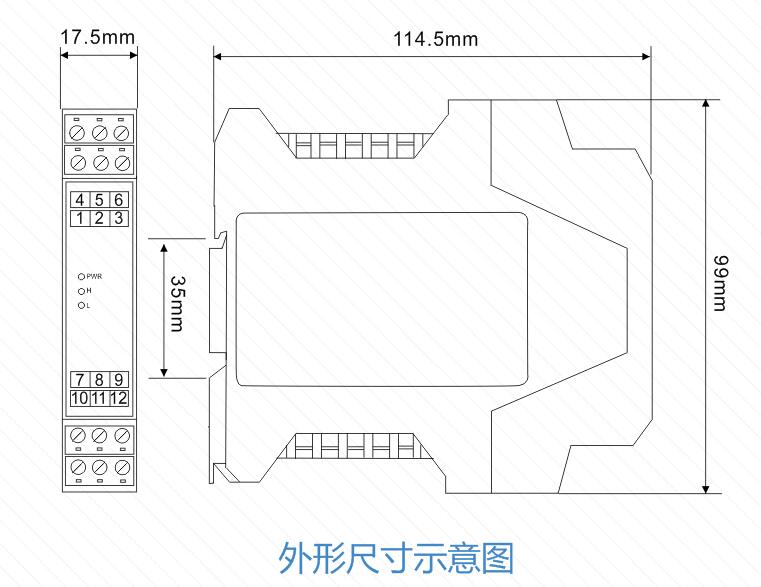

选型尺寸
