DK3080系列热电偶mV输入型隔离变送器

发表于2023/12/2 / 299次浏览
产品简介

DK308X系列热电偶mV输入型隔离变送器,包含DK3080一进一出型,DK3081一进二出型,DK3082二进二出型,三款隔离变送器。高精度低温漂,兼容二线制和三线制输入,一拖二可实现不同输出类型。输出信号7种可选。


详细参数

输入信号

K、S、R、T、E、J、B、N、WRe3-WRe25、WRe5-WRe26、0~20mV、-20~+20mV、0~100mV、-100~+100mV

Ad精度           22位

输入阻抗         <60Ω

Da精度           16位

输出信号         0-5V,1-5V,0-10V,2-10V, 0-10MA,0-20MA,4-20MA

输出电压/负载电阻     0-5V,1-5V/RL>120KΩ

输出电流/负载电阻     0-20MA,4-20MA/RL≤650Ω

供电电压            DC:24V(±10%)

电源保护            反向和ESD保护

功耗             (24V电源,20mA输出时)    <2.7W

测量精度            (20℃)      0.1%FS

温度漂移           (0℃~50℃)  50PPM/℃

绝缘强度(输入、输出、电源之间) 2000V AC 1MIN

电磁兼容性            IEC61326-1

使用环境温度          -20℃~50℃

适用现场设备          热电偶和毫伏信号变送采集


产品特点

变送精度高于0.1%;

低温飘电压源设计;

数据转换精度22位AD精度;

一拖二可不同输出类型

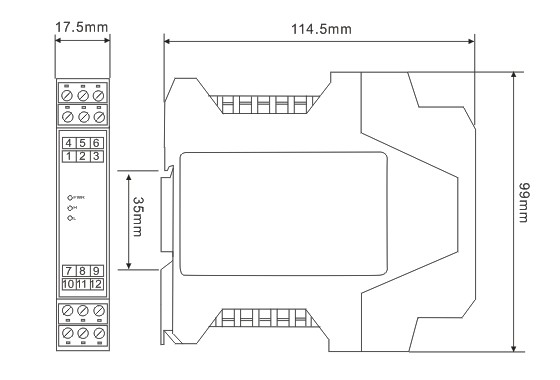

选型尺寸
