DK SCR三相暖通加热控制电力调功调压器

发表于2023/7/28 / 110次浏览
控制信号输入

可选4-20mA、0-10mA、,0-5V、0-10V、1-5V、2-10V、PWM等信号输入

控制方式

调压移相和过零周波调功一体方式,可实现恒流、恒压、恒功率等闭环控制、双闭环三相整流直流电源、电解电源、电镀电源

负载

负载额定电压范围:220V、380V、440V、660V、1140V
适用负载类型: 多种纯阻性负载及多种电感性负载、IR红外灯管等负载。多种直流电源、电解电源、电镀电源
负载接线方式: 三相星形中性点不接零接法3S,三相星形中性点接零4S,三相三角形接法3D , 三相内三角接法6D

保护系统

快熔保护、 精细电流互感器保护、 缺相保护、 过压保护, 超温保护等

通讯

可选MODBUS RTU 通讯
可选PROFIBUS DP 通讯

冷却方式

10A-30A 自冷
50A-1200A 风冷
1000A-3000A 风冷或者水冷

其他详细参数

输入阻抗:      120Ω(4-20mA输入方式时)
缓起动时间范围:  可调范围0-60秒
输出电压控制范围:输入电压的0-98%
调节输出分辨率:  0.2°
三相触发不平衡度:≤ 0.6°
相位判别:      自动判别 R-S-T 三相电压
保护 动作时间:   <20ms
继电器触点容量:  250V AC 2A
外部电压控制功能:电压调节(内部)/ 0-99.9%
绝缘阻抗:      20 MΩ 500V DC
绝缘体强度:    2000V AC 1分钟(220V) 2500V AC 1分钟(380V)
材料和外部涂层:  冷轧钢板及电泳喷塑处理
电流限*功能:    调整范围 20-110%
过流保护系统:    电子类型保护

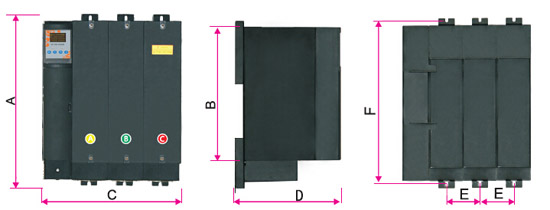

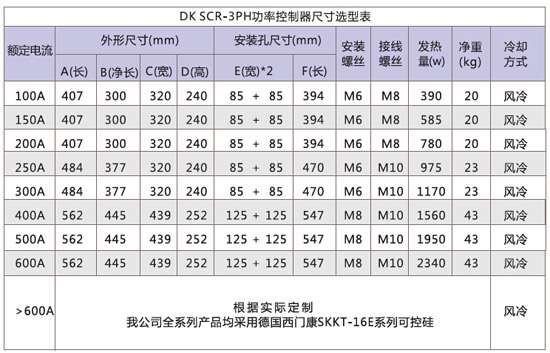

选型尺寸示意图
