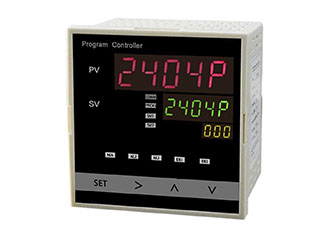

DK2404双输入9组工艺曲线24段曲线PID控制器

发表于2023/12/2 / 1次浏览
产品简介

DK2404程序过程控制仪是采用测量控制技术设计的工业过程控制仪表。具有测量和控制精度高等特点。

支持9条工艺曲线,每条可设定24段程序曲线,可以实现24段曲线的过程控制,可以根据需要在24段曲线中实现继电器动作输出、5组PID调用等实用功能。实现曲线过程控制复杂需求。

本程序过程控制仪具有加热和制冷双输出控制功能, 辅助输入通道具有:加热器断线报*功能、远程DCS遥控设定设定值SV。双传感器高低温切换功能。

开关量光隔输入2组,可以实现各种应用功能的灵活应用切换。

本过程控制仪具有31种常用工业信号传感器输入功能。

控制输出类型有:继电器、模拟线性信号、固态继电器输出(晶体管)、可控硅(可直接驱动5安以下电器设备)。

本程序控制仪具有人机对话接口设计,按键操作简单便捷。在程序曲线执行时可以提示当前剩余时间和当前设定值等功能。

程序曲线本地编辑输入简单方便,程序段曲线具有掉电数据保持功能,上电报*免除功能。采用控制算法适应各种运行工况。


详细参数

1 . 控制周期:50mS/100mS

2 . 测量精度:0.1%FS(采用24位AD)

3 . 采样速率:20Hz/10Hz

4 . 控制输出:

    模拟信号:4-20MA、0-20MA(<500Ω) 、0-10MA(<1kΩ)

    继电器:2A(250V AC)

    固态继电器(晶体管):22V  20MA

    可控硅:6A  250V AC

5 . LED数码管:三排显示

    一排PV 5位,二排SV 5位,三排信息窗3位

6 . 信号测量输入阻抗:电压≥500KΩ,电流≤120Ω,热电偶≥500KΩ

7 . 电阻采用三线制测量,信号传输导线每根线电阻不大于10欧

8 . 标准MODBUS RTU 通讯协议。两线制RS485

    校验方式:无校验、奇校验、偶校验

      通讯速度:4800BPS、9600BPS、19200BPS

      通讯地址范围:1~247

9.   设备供电:86~260V AC (47~63HZ)

10. 隔离电压:输入、输出、电源三者隔离电压2300V AC  /1MIN

11. 使用温度:0~60℃

12. 储存条件:温度-40℃~80℃;湿度10%~90%RH

13. 外形尺寸:96*96mm(开孔尺寸92*92mm)

14.EMC标准:EN61326*

15. 安*标准:EN61010和UL3121

16. 防护等级:IP66

17. 功耗:7W

产品特点

五位数码管显示和状态显示窗口

可选MODBUS RTU 通讯

支持9条工艺曲线,每条可设定24段程序曲线

分组PID,适合各种特性负载

远程模拟设定、通讯控制、加热器断线保护等功能

支持PT1000输入

采用改进型DK PID算法,带传感器馈电供电功能,抗干扰设计

选型尺寸

外形尺寸:96*96*90mm

开孔尺寸:92*92mm
