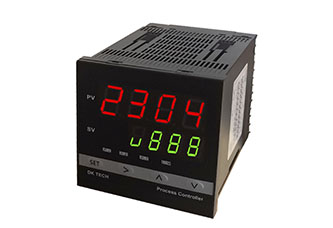

DK2304S双回路8段曲线温湿度控制位式过程控制仪表

发表于2023/12/2 / 7次浏览
产品简介

DK2304S控制仪是基于微处理器技术的双回路过程控制仪、显示仪表,可对温度,压力,流量等过程参量进行控制和显示,仪表设置灵活,可以作为温湿度控制仪,也可以作为双输入模拟线性信号控制仪用,模块化设计,输出任意组态,操作简单。

详细参数

输入信号范围:13种标准信号输入(可温湿度控制)
基本误差:0.1%FS±1个字
测 量 AD:24位,40Hz
输 出 DA:12位,100KSPS
输入通道:2路
控制输出:2路,继电器
报*输出:2路,继电器
输入阻抗:电压时 ≥500K,电流时 ≤250Ω,

变送通道:2路

输出阻抗(带负载能力):电流时 ≤500Ω(电流有特殊要求,可以做到650欧,订
                   货时说明),继电器 AC220V/2A,DC30V/1A
显示方式:数码管
控制输出周期:≤1Hz
通讯协议:MODBUS RTU(RS485接口,两线制)
驱动距离:1200米
校验方式:无校验,奇校验,偶校验
波特率:4800,9600,19200
通讯数据格式:一位起始位,八位数据位,一位停止位
供电电压:100-240V AC(47~63赫兹)
隔离电压:输入、输出、电源三者隔离, 2300 V  AC  1分钟
工作条件:温度-20℃~+50℃,湿度10%~90%RH
存储条件:温度:-40℃~+80℃;湿度:10%~90%R

产品特点

100-240V AC,47~63赫兹
多重报*,支持位式控制
报*状态指示灯

支持12种模拟输入信号类型,双输入通道
支持SHT1x数字温湿度传感器输入
两路位式控制继电器输出,继电器闭合动作可设置动作保护时间间隔
两路报*继电器输出
两路变送电流输出
光电隔离的modbus通信
支持8段程序控制模式,程序运行状态掉电自动保存

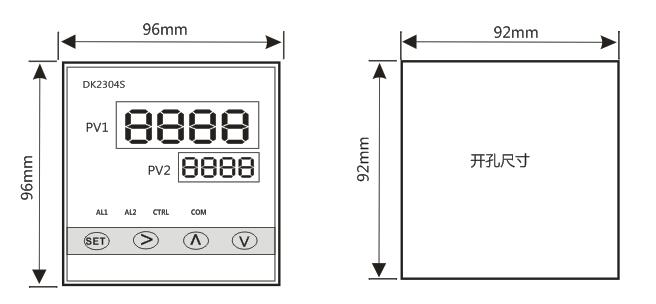

选型尺寸

外形尺寸:96*96*109mm

开孔尺寸:92*92mm
