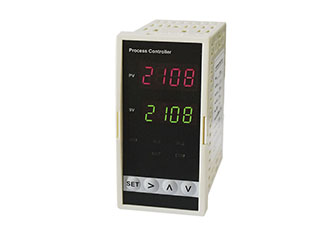

DK2108四路MODBUSRTU信号采集控制仪表

发表于2023/1/11 / 138次浏览
产品简介

    DK2108可以与各类传感器、变送器配合使用,可对多路温度、压力、液位、流量、重量、电流、电压等工业过程参数进行巡回检测、继电器控制,变送输出、数据采集及通讯。以高速信号处理器、微处理器为核心,数字式仪表。配有光电隔离的RS-485通讯接口,采用ModBus RTU通讯规约。电路设计采用输入、电源、输出三端隔离。

详细参数

输入通道数:4路,可不同输入类型
输入信号范围:24种常见工业标准信号
量程范围:-1999~9999
基本误差:0.2%FS±1个字
分 辨 力: 1/11998
测量AD:    20位,25SPS
输出DA:    16位,200KSPS
输入阻抗:电压时 ≥500K,电流时 ≤300Ω,热电阻 ≤0.25mA,热电偶 ≥500K
输出阻抗(带负载能力):电压时 ≥250K,电流时 ≤300Ω(电流有特殊要求,可以
                 做到650欧,订货时说明),继电器 AC120V/1A,DC30V/1A
显示方式:数码管
采样周期:0.32S/0.64S
通讯方式:RS485接口,两线制
驱动距离:1200米

通讯协议:MODBUS RTU

校验方式:无校验,奇校验,偶校验
波特率:4800,9600,19200通讯数据格式:一位起始位,八位数据位,一位停止位
供电电压:AC220V
隔离电压:2000V AC 1分钟
工作条件:温度:-20℃~+50℃,湿度:10%~90%RH
存储条件:温度:-40℃~+80℃,湿度:10%~90%RH


产品特点

四路输入

支持24种工业信号

支持2路变送输出

支持2路继电器输出

支持modbus 通讯

选型尺寸

外形尺寸:96*48*90mm

开孔尺寸:92*44mm
