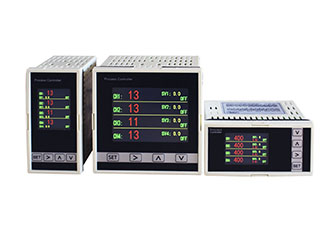

DK2000p四路输入继电器输出通讯变送巡检仪表

发表于2023/12/2 / 4次浏览
产品简介

DK2000P系列仪表包括:DK2004P、DK2008P、DK20H8P。可以与各类传感器、变送器配合使用,可对多路温度、压力、液位、流量、重量、电流、电压等工业过程参数进行巡回检测、报*控制、位式控制,变送输出、数据采集及通讯。采用高速信号处理器、微处理器为核心,数字式智能。配有光电隔离的RS-485通讯接口,采用ModBus RTU通讯规约。电路设计采用输入、电源、输出三端隔离。

详细参数

输入通道数:通用4路,可不同输入类型

输入信号范围:32种常见工业信号

基本误差:0.1%FS±1个字

分 辨 力: 1/20000

测量AD:    24位,13SPS

输出DA:    16位,200KSPS

输入阻抗:电压时 ≥500K,电流时 ≤300Ω(电流有要求,可以做到650欧,订

                  货时说明),热电阻 ≤0.25mA,热电偶 ≥500K

输出阻抗(带负载能力):电压时 ≥250K,电流时 ≤300Ω(电流有特殊要求,可以

                  做到650欧,订货时说明),继电器 AC120V/1A,DC30V/1A

显示方式:OLED

采样周期:0.5S

通讯方式:RS485接口,两线制

驱动距离:1200米

通讯协议:MODBUS RTU

校验方式:无校验,奇校验,偶校验

波特率:4800,9600,19200通讯数据格式:一位起始位,八位数据位,一位停止位

供电电压:AC220V

隔离电压:2000V AC 1分钟

工作条件:温度:-20℃~+50℃,湿度:10%~90%RH

存储条件:温度:-40℃~+80℃,湿度:10%~90%RH

产品特点

DK2000P系列采用高清彩色大屏。可支持47种工业信号输入。4路可不同输入类型,支持4路继电器控制/报*输出。可选MODBUS RTU通讯,可选变送输出。支持多种变送信号类型。采用24位AD芯片,高精度测量可达0.1级

选型尺寸

选型尺寸:96*96*87mm、48*96*87mm、96*48*87mm

开孔尺寸:92*92mm、44*92mm、92*44mm
